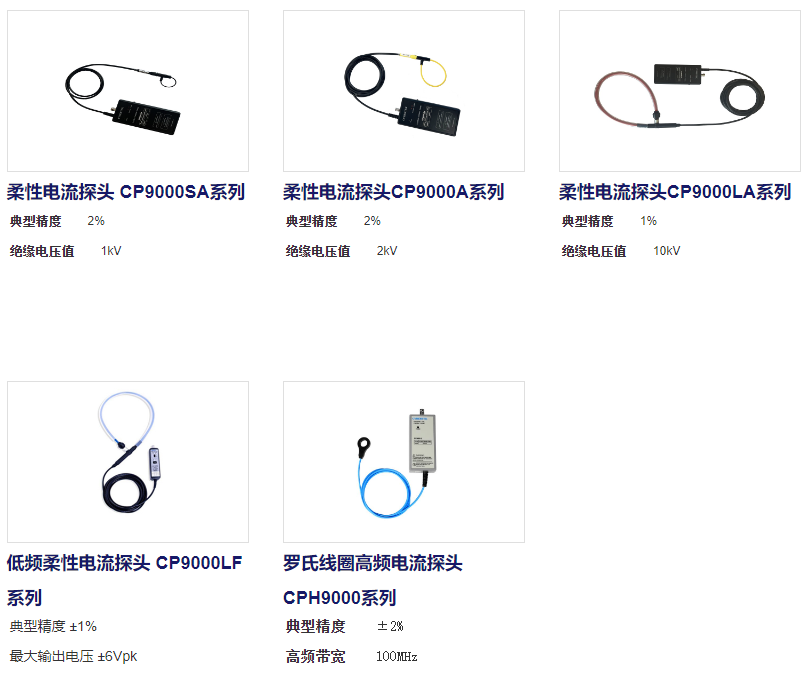

CP9000（S/L）A系列柔性電流探頭是僅測試AC電流信號的探頭，具有高帶寬，高精度（典型值2%）等特點。可以實現寬廣的電流測量范圍，頻率可從幾Hz到數十MHz，電流范圍從mA級別到數kA級別，大大解決了電流測試的難題
CP9000SA 系列
型號 | 靈敏度(mV/A) | 峰 值 | 最大噪聲 (mV Vpp) | 衰減特性(%/ms) | 低頻帶寬-3dB(Hz) | 高頻帶寬-3dB(MHz) | 典型 精度 | 絕緣電壓值 | |
電流(kA) | dI/dt (kA/μs) | ||||||||
CP9003SA | 200 | 0.03 | 2 | 20 | 80 | 116 | 30 | 2% | 1kV |
CP9006SA | 100 | 0.06 | 4 | 20 | 65 | 67 | 30 | ||
CP9012SA | 50 | 0.12 | 8 | 15 | 35 | 34 | 30 | ||
CP9030SA | 20 | 0.3 | 20 | 15 | 9 | 9.2 | 30 | ||
CP9060SA | 10 | 0.6 | 40 | 10 | 6 | 6.2 | 30 | ||
CP9120SA | 5 | 1.2 | 70 | 10 | 3 | 3.2 | 30 | ||
CP9300SA | 2 | 3.0 | 70 | 5 | 2 | 2 | 30 | ||
CP9600SA | 1 | 6.0 | 70 | 5 | 2 | 2 | 30 | ||
CP9121SA | 0.5 | 12 | 70 | 5 | 2 | 2 | 30 | ||
型號 | CPH9012 | CPH9030 | CPH9060 |
電流范圍 | 120Apk | 300Apk | 600Apk |
量程靈敏度 | 10mV/A | 5mV/A | 2mV/A |
典型精度 | ±2% | ||
高頻帶寬 | 100MHz | ||
低頻截止點(Hz) | 65 | 32 | 15 |
di/dt（kA/us） | 30 | 85 | 150 |
輸出噪聲 | 1.8mVrms | ||
輸出阻抗 | 50Ω | ||
輸出接口 | BNC | ||
最大輸出電壓 | ±1.2Vpk | ±1.5Vpk | ±1.2Vpk |
供電方式 | USB 5V/1A（標配適配器） | ||
電氣參數
測量條件：23℃；60%RH；被測導線從探頭感應環中心穿過
CP9000LA 系列
型號 | 靈敏度(mV/A) | 峰 值 | 最大噪聲(mV Vpp) | 衰減特性 (%/ms) | 低頻帶寬-3dB(Hz) | 高頻帶寬-3dB(MHz) | 典型精度 | 絕緣 電壓值 | |
電流(kA) | dI/dt (kA/μs) | ||||||||
CP9012LA | 50 | 0.12 | 0.8 | 3 | 70 | 80 | 10 | 1% | 10kV |
CP9030LA | 20 | 0.3 | 2.0 | 2.5 | 40 | 50 | 10 | ||
CP9060LA | 10 | 0.6 | 4.0 | 8 | 2.0 | 2.1 | 10 | ||
CP9120LA | 5 | 1.2 | 8.0 | 8 | 2.0 | 2.1 | 10 | ||
CP9300LA | 2 | 3.0 | 20 | 7 | 1.1 | 1.2 | 10 | ||
CP9600LA | 1 | 6.0 | 40 | 5 | 1.1 | 1.2 | 10 | ||
CP9121LA | 0.5 | 12 | 40 | 3.5 | 1.1 | 1.2 | 10 | ||
CP9301LA | 0.2 | 30 | 40 | 3 | 0.35 | 0.5 | 10 | ||
CP9601LA | 0.1 | 60 | 40 | 3 | 0.35 | 0.5 | 10 | ||
CP9122LA | 0.05 | 120 | 40 | 3 | 0.35 | 0.5 | 10 | ||
CP9302LA | 0.02 | 300 | 40 | 3 | 0.35 | 0.5 | 10 | ||
CP9602LA | 0.01 | 600 | 40 | 3 | 0.35 | 0.5 | 10 | ||
CP9123LA | 0.005 | 1200 | 40 | 3 | 0.35 | 0.5 | 10 | ||
CP9000A 系列
型號 | 靈敏度(mV/A) | 峰 值 | 最大噪聲(mV Vpp) | 衰減特性(%/ms) | 低頻帶寬-3dB(Hz) | 高頻帶寬-3dB(MHz) | 典型 精度 | 絕緣 電壓值 | |
電流(kA) | dI/dt (kA/μs) | ||||||||
CP9012A | 50 | 0.12 | 1 | 12 | 9.5 | 10 | 15 | 2% | 2kV |
CP9030A | 20 | 0.3 | 2.5 | 12 | 4.5 | 4.8 | 15 | ||
CP9060A | 10 | 0.6 | 5.0 | 10 | 2.0 | 2.3 | 15 | ||
CP9120A | 5 | 1.2 | 10 | 10 | 1.3 | 1.5 | 15 | ||
CP9300A | 2 | 3.0 | 25 | 8 | 1.3 | 1.5 | 15 | ||
CP9600A | 1 | 6.0 | 40 | 7 | 1.3 | 1.5 | 15 | ||
CP9121A | 0.5 | 12 | 40 | 5 | 0.8 | 1 | 15 | ||
CP9301A | 0.2 | 30 | 40 | 5 | 0.8 | 1 | 15 | ||
CP9601A | 0.1 | 60 | 40 | 5 | 0.8 | 1 | 15 | ||
CP9122A | 0.05 | 120 | 40 | 5 | 0.8 | 1 | 15 | ||
