TBS2000B系列 示波器 型號

TBS2000B系列 示波器 概述

新款 TBS2000B 適合執行示波器的重要工作：查看和測量信號。利用其更大的 9 英寸顯示屏可以查看更多信號，該顯示屏具有 15 個水平格，可提供更長的每屏幕時間以及 5M 記錄長度，從而捕獲長時間窗口。利用易操作的光標和強大的 32 種自動測量功能測量更多信號。利用 Wi-Fi 連接和 100-BaseT 以太網端口共享更多信號。這款實惠的示波器可提供您需要的性能。

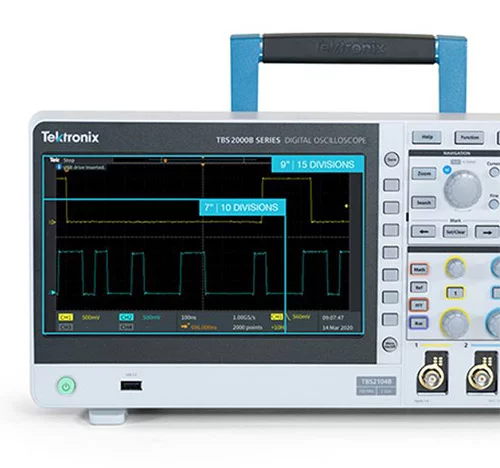

通過大圖像查看更多。

如果能查看更多信號，您就會更快發現異常。TBS2000B 數字存儲示波器有令人印象深刻的 9 英寸 WVGA 顯示屏和 15 個水平分度（同類產品中），不僅可幫助您查看大圖像，還可提供更清晰的圖像。500 萬點記錄長度可讓您捕獲具有更高時序分辨率的長時間窗口。另外，更新后的前面板波形導航控件使您可以輕松地平移并快速瀏覽長記錄。

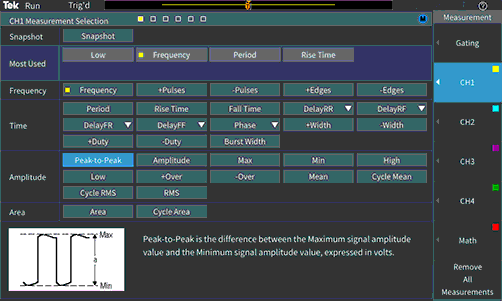

準確、方便且自動地測量。

TBS2000B 數字示波器具有易于使用的功能。全新的前端設計采用更高的采樣率 2GS/s，可降低噪聲并提高有效位，從而提高測量精度。通過 32 種自動測量，您可以輕松、更準確地測量較常用的參數。借助全新的波形光標讀數分析信號 ? 就像教科書一樣。

新功能和選項讓這款優秀的示波器表現更佳

新功能

• 5M 點記錄長度，200 MHz 帶寬和 2GS/s 采樣率，可捕獲并顯示多得多的信號，從而確保更快地調試和驗證設計。

• 采用全新降噪前端設計，可降低隨機噪聲，提高信號完整性，以及提高測量精度。

• TekVPI? 探頭接口支持具有自動縮放和單位設置功能的各種有源探頭、差分探頭和電流探頭。

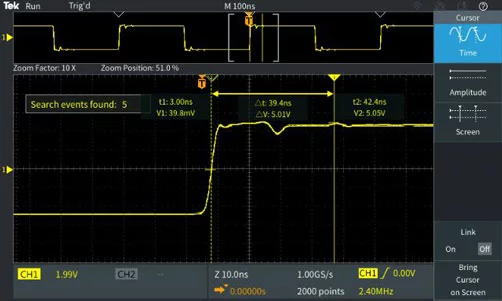

• 具有搜索和標記功能的波形光標讀數可輕松識別所采集波形中發生的事件。

• 為便于教授基本概念，教師可以禁用自動設置，光標和自動測量。

• 帶寬可現場升級。

輕松分享更多內容。

TBS2000B 是少有通過 USB Wi-Fi 加密狗提供 Wi-Fi 支持的示波器。它還具有 2 個 USB 主控端口和 1 個 100-BaseT 以太網端口，使?與您的實驗室合作伙伴或在全球范圍內共享測量和協作變得很容易。另外，其包含的軟件可讓您輕松連接到您的 PC，以抓取屏幕圖像和分析數據。

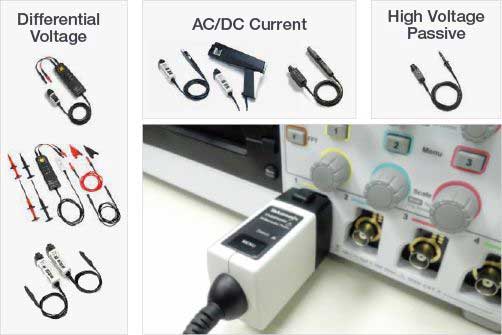

更多探頭， 更多應用。

TekVPI? 探頭接口確立了標準，確保探測時易于使用。除支持標準 BNC 探頭外，它還可以使用更新一代有源電壓和電流探頭。TekVPI 可實現 TBS2000B 與最新電流和差分電壓探頭之間的通信，簡化測量設置，擴展應用范圍。

特點

• 自動將刻度系數傳到示波器。

• 示波器顯示器上會顯示探頭指導信息（如開口錯誤、偏置設置和消磁要求）。

• 無需外部電源即可為探頭供電。

一款功能強大的學習工具。

TBS2000B 的功能使學習工程基礎知識變得更容易，讓學生可以親手實踐。


特點

• HelpEverywhere在您瀏覽關鍵菜單時提供即時提示，包括測量信息、應用程序提示以及文字和圖形形式的一般指導。

• TekSmart Lab? 網絡軟件可幫助講師從一臺 PC 設置和監測多臺儀器。

• 課件生態環境可讓講師將信息加載到 TBS2000B，以便在實驗室中幫助學生。

• 可以禁用自動設置、光標和自動測量，為便于教授基本概念

意外發生。 確保您受到保護。

我們擁有業內獨具優勢的意外損壞保護的計劃。 是的，其中包括屏幕損壞、溢出、安裝架損壞、靜電放電或電子過載事件。 使用我們的“全面呵護計劃”降低意外維修或更換成本。

TBS2000B系列 示波器 應用

嵌入式設計

TBS2000B 示波器為嵌入式設計工程師提供 9 英寸大屏幕，15 個水平網格，可顯示的水平信號增加 50％。

• 使用前面板波形導航控件可輕松平移并快速瀏覽長記錄

• 通過 32 種自動測量，您可以測量較常用的參數

• 內置 FFT，支持快速頻域分析

功率測量

TBS2000B 提供靈活的探測解決方案，您無需單獨的電源就可以測量更大范圍內的信號。

• 利用易于使用的 TekVPI? 探頭接口，支持各種電壓和電流探頭

• 無源探頭

• 電流探頭

• 差分探頭

• 高壓探頭

• 探頭自動將刻度系數傳到示波器

• 有源探頭由示波器供電。無需外部電源

教育

TBS2000B 示波器提供全新功能，確保教師能夠?qū)⒏嗟臅r(shí)間用于教授工程概念上，而將更少的時間用于實驗室設置和管理上。

• 內置課件實驗室查看器

• TekSmartLab 教學助手應用軟件

• 能夠獨立地禁用自動設置、光標和測量

• 標準五年保修

• Kensington 鎖

TBS2000B系列 示波器 探頭和附件

低壓?jiǎn)味颂筋^
TAP1500 有源探頭：1.5 GHz，10X，單端，TekVPI

電流探頭
TCP0020 探頭，AC/DC 電流；20 安培，50 MHz 帶寬，TekVPI 接口 - 可溯源的校準證明
TCP0030A 探頭，AC/DC 電流；30 安培 DC，DC 至 120MHZ；帶 TekVPI 接口，可追溯校準標準證明
TCP0150 電流探頭：20 MHz，5 mA 至 212 A，AC/DC，TekVPI
TCP2020 電流探頭，DC 耦合，50 MHZ 帶寬，20 A，BNC 接口

高壓?jiǎn)味颂筋^
P5100A 高壓探頭：500 MHz，100X，2.5 kV，單端，BNC

高壓差分探頭
TDP0500 差分探頭：500 MHz，5X/50X，+/- 42V，TekVPI
THDP0100 差分探頭；100 MHZ TekVPI 差分高壓探頭
THDP0200 差分探頭；200 MHZ TekVPI 差分高壓探頭

ACD4000B 軟提包
TEK-DPG 附件，相差校正脈沖發生器信號源帶 TekVPI 示波器接口
TEK-USB-488 USB 至 IEEE488 (GPIB) 通信適配器，適用于 USBTMC-USB488 兼容泰克儀器
TEK-USB-WIFI Wi-Fi 加密狗支持 TBS2000 的無線連接能力，經過 FCC 和 CE 認證
TPA-BNC 探頭適配器，從 TekProbe-BNC 至 TekVPI
