描述

在應用和生產中提供一流的靈活性

R&S?SMCV100B 矢量信號發生器率先成為適用于汽車電子、廣播電視、導航和無線應用的多標準平臺。R&S?SMCV100B 功能獨特，可用于從實驗室到生產以及整合不同技術的多種應用。

R&S?SMCV100B采用直接數字射頻上變頻技術來生成頻率高達2.5 GHz的輸出信號。這允許在數字域中進行I/Q調制和RF信號生成，消除了傳統模擬I/Q調制器常見的I/Q不平衡誤差和LO泄漏。由于有了新概念，信號發生器的SSB相位噪聲性能非常好。模擬混頻概念用于生成2.5 GHz以上的頻率。

R&S?SMCV100B是一款能夠涵蓋5G NR FR1到 7.125 GHz的經濟型信號發生器，這也使其成為移動通信應用的理想選擇。R&S?SMCV100B還可以使用R&S?WinIQSIM2仿真軟件， 該軟件支持所有常見的蜂窩和無線連接標準，包括IoT和Wi-Fi（802.11xx）等標準。

R&S將在射頻設計和信號分析能力表現出的價值和出色的可靠性，繼續發揚在R&S?SMCV100B身上，支撐起新架構“直接數字合成”的技術優勢。

R&S?SMCV100B 是優化現有測試系統的理想解決方案。生產部門通常都需要大程度的靈活性和快響應時間，以生成不同標準的信號。憑借其平臺概念，R&S?SMCV100B 可以完全滿足這些要求，之前用于不同標準的多個信號源現在只需一臺 R&S?SMCV100B 即可代替，為未來測試系統的擴展實現成本控制。

R&S?SMCV100B 為內部基帶信號生成提供了強大的硬件。它可以在 FPGA 中實時生成信號，也可以使用 ARB 發生器直接生成用于數字通信標準的 I/Q 信號。FPGA 中的實時信號生成專用于廣播標準。這種技術能夠連續和長時間不間斷地生成用于解碼的不同數據內容（音頻、視頻、數據、PRBS）的信號。這樣的長序列對于測試調諧器的性能或 EMC 是必需的。
R&S?WinIQSIM2 信號模擬軟件也可用于生成GNSS導航和數字通信標準信號，借助該模擬軟件，R&S?SMCV100B 支持在功能性 Go/NoGo 測試中使用 GPS、GLONASS、Galileo和北斗導航標準。對于具有定位功能的功能性測試，可以播放有限長度的預定義波形。

R&S?SMCV100B基于Linux的高性能平臺可完全使用軟件選件進行擴展。所有選件都包含在設備固件中，并可根據需要來使用激活碼激活。這包括頻率擴展到6 GHz或7.125 GHz，將RF調制帶寬增加到250 MHz，將RF輸出功率提高到23 dBm，激活外部硬盤波形流播放功能（60 MHz帶寬，采樣率75 MHz）。
ARB發生器的存儲深度也可以從64 Msamples擴展到1 Gsamples。

憑借其靈活和可定制的設計，該儀器完全可以滿足未來的需求。用戶可以通過軟件激活碼輕松添加選件，從而快速升級功能并增加帶寬、輸出功率甚至頻率范圍。

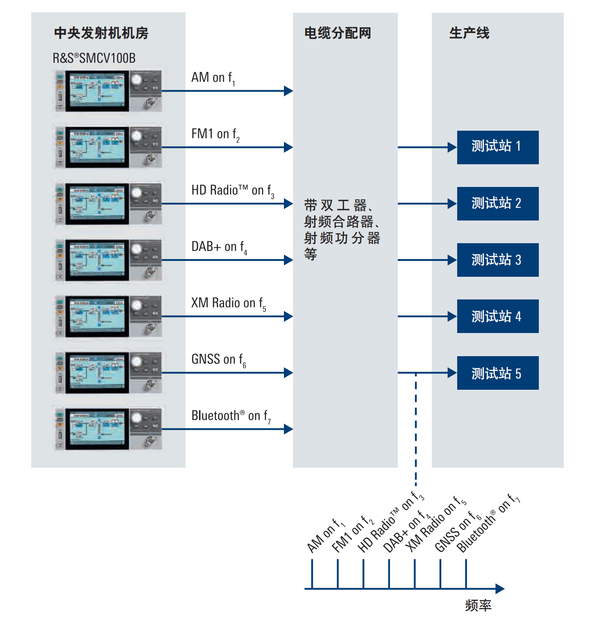

根據所用標準和區域要求測試DUT的示例
